阻燃剂FR-107和DMMP用于聚氨酯软泡的阻燃

青岛联美化工有限公司提供的阻燃剂FR-107和DMMP，用于制备阻燃聚氨酯软泡的性能测试数据，如下：

1.      极限氧指数LOI测试

当加入量为15php（php means parts per hundred of polyol by weight）时，DMMP阻燃软泡的LOI值为23.8（LOI提高了33.7%），而FR-107阻燃的软泡LOI值为25.0（LOI提高了40.4%），从Figure 1中可以看出，随着这两种阻燃剂添加量的增加LOI值增大，并且FR-107的阻燃效果比DMMP的好。

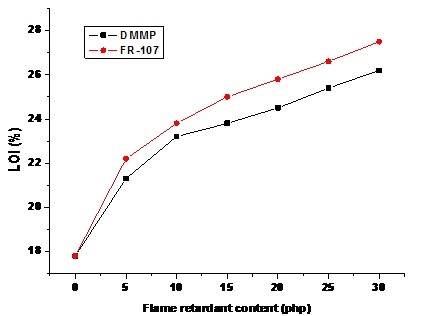

Figure 1. The effect of DMMP and FR-107 content on LOI values for FPUF.

2.      Cal T.B. 117A 测试

Cal T.B. 117A 测试是美国加利福尼亚技术公报117A要求的软质聚氨酯泡沫的测试标准。当这两种阻燃剂添加到15php以上，阻燃软泡可以通过Cal T.B. 117A 测试。

3.      相容性

这两种阻燃剂能均匀的分散到软泡中，并且能与软泡具有良好的相容性。

4.  两种阻燃剂的分析
DMMP

1）磷含量较高（高达25%），在燃烧时能更好地促进材料表面形成膨胀碳层，这个碳层有隔热、隔氧、阻碍可燃性气体的扩散的三重作用，因此具有良好的阻燃效果，但添加5份时就可以达到自熄级；添加到10份以上可以满足Cal T.B. 117A 测试要求；（2）用DMMP阻燃的材料燃烧时烟量低，毒性小；（3）与含阻燃剂具有协同阻燃的作用，阻燃效果更好；（4）能很好地分散到材料中，并与材料具有良好的相容性。

FR-107

1）阻燃效果好，但由于没有给其阻燃元素的具体成分和含量，因此对其阻燃机理的分析受到阻碍；（2）当添加到10份以上可以达到自熄级并且满足Cal T.B. 117A 测试要求；（3）能较好的分散到材料中，并与材料具有良好的相容性；（4）对材料机械性能的影响较小。
